Levantamento Planialtimétrico ou Topográfico: Qual a Diferença

A correta delimitação e mensuração do relevo são etapas decisivas para o sucesso de qualquer obra ou regularização territorial. Nesse cenário, compreender a diferença entre levantamento planialtimétrico e topografia geral ainda gera dúvidas entre gestores e engenheiros no momento de contratar estudos geoespaciais para suas áreas.

Enquanto a disciplina topográfica abrange métodos genéricos de medição superficial, a abordagem planialtimétrica combina a precisão horizontal (X, Y) com a determinação vertical das cotas (Z). Essa integração técnica viabiliza o traçado exato de curvas de nível e cálculos volumétricos seguros.

Neste comparativo técnico, você entenderá os critérios normativos da Norma ABNT NBR 13133, os instrumentos aplicados em campo — como estações totais, receptores GNSS e drones — e como definir a metodologia ideal para garantir segurança jurídica e eficiência em projetos de engenharia e gestão ambiental.

Fundamentos da Topografia: O Papel dos Dados Planimétricos e Altimétricos

A mensuração precisa da superfície terrestre é indispensável para o desenvolvimento seguro de obras de infraestrutura, regularização fundiária e licenciamento ambiental. No centro dessa disciplina técnica, analisar a distinção entre as modalidades de mapeamento exige avaliar como as variáveis espaciais são coletadas, calculadas e representadas graficamente.

A ciência topográfica atua como o campo amplo dedicado ao estudo e à representação detalhada de feições naturais e artificiais em áreas restritas. Tecnicamente, entender a importância do levantamento planialtimétrico e por que ele é essencial estrutura-se a partir de duas dimensões complementares regidas por diretrizes rigorosas, como a Norma ABNT NBR 13133:

• Levantamento planimétrico: Focado na determinação posicional horizontal em duas dimensões (2D), medindo ângulos e distâncias para mapear limites territoriais, perímetros de imóveis e divisas por meio de coordenadas cartesianas (X, Y).
• Altimetria: Responsável por mensurar as diferenças de nível e altitudes de cada ponto, introduzindo o eixo vertical (Z) referenciado ao nível médio do mar ou a marcos geodésicos preestabelecidos, fundamentais para a cartografia digital de precisão.
• Integração tridimensional: A combinação sistemática desses dois métodos viabiliza a geração de curvas de nível e modelos precisos do relevo, detalhando taludes, drenagens naturais e aclives.

Embora estudos puramente horizontais bastem para certas demandas cartoriais, a ausência da cota vertical impede o cálculo exato de movimentação de terra, projetos viários e contenções geotécnicas. Desse modo, para assegurar a confiabilidade instrumental, utilizam-se equipamentos consagrados como estações totais e receptores GNSS de dupla frequência, garantindo precisão milimétrica aos dados brutos coletados em campo.

A Phoenix Geotecnologia atua estrategicamente nesse segmento ao aplicar métodos modernos de geoprocessamento e sensoriamento remoto para estruturar bases cartográficas sem inconsistências. Por intermédio de consultoria técnica especializada e mapeamento de áreas de alto rigor, a empresa fornece diagnósticos assertivos que otimizam cronogramas de engenharia e mitigam riscos operacionais em qualquer intervenção territorial.

Diferença Entre Levantamento Planialtimétrico e Topografia Geral: Comparativo Técnico

Compreender esse contraste prático é fundamental para determinar o escopo adequado de qualquer intervenção territorial. Enquanto a topografia abrangente engloba estudos conceituais, demarcações expeditas e o levantamento planimétrico tradicional, a abordagem planialtimétrica integra simultaneamente a geometria superficial e as variações de cota do terreno.

Com o propósito de assegurar a conformidade técnica, a escolha do método deve considerar as variáveis de campo, os instrumentos de medição e a complexidade da área analisada.

A definição correta da metodologia técnica impacta diretamente a viabilidade orçamentária e a precisão da engenharia executiva, especialmente ao realizar o planejamento de infraestrutura. Entre os principais critérios técnicos para selecionar o formato ideal, destacam-se:

• Objetivo do projeto: obras civis, terraplenagem e drenagem exigem altimetria rigorosa, ao passo que averbações cartoriais básicas demandam apenas dados perimétricos.
• Declividade e cobertura vegetal: terrenos acidentados requerem sensores aéreos e recursos avançados de aerofotogrametria com drones e receptores GNSS para mapear o relevo com confiabilidade.
• Integração de dados: a Phoenix Geotecnologia estrutura análises de dados geoespaciais em ambiente SIG para suportar decisões em recursos naturais e infraestrutura.

Tecnologias de Coleta: Estação Total, Receptores GNSS e Drones

A precisão e a eficiência na obtenção de dados geoespaciais dependem diretamente dos instrumentos empregados no campo. Identificar as particularidades de cada processo envolve examinar as ferramentas que viabilizam a captura tridimensional rigorosa, fundamental para a representação fiel da superfície.

Para garantir o atendimento aos parâmetros operacionais, os profissionais utilizam diferentes categorias de equipamentos, cada qual adaptada a exigências específicas de acurácia, alcance e complexidade do terreno:

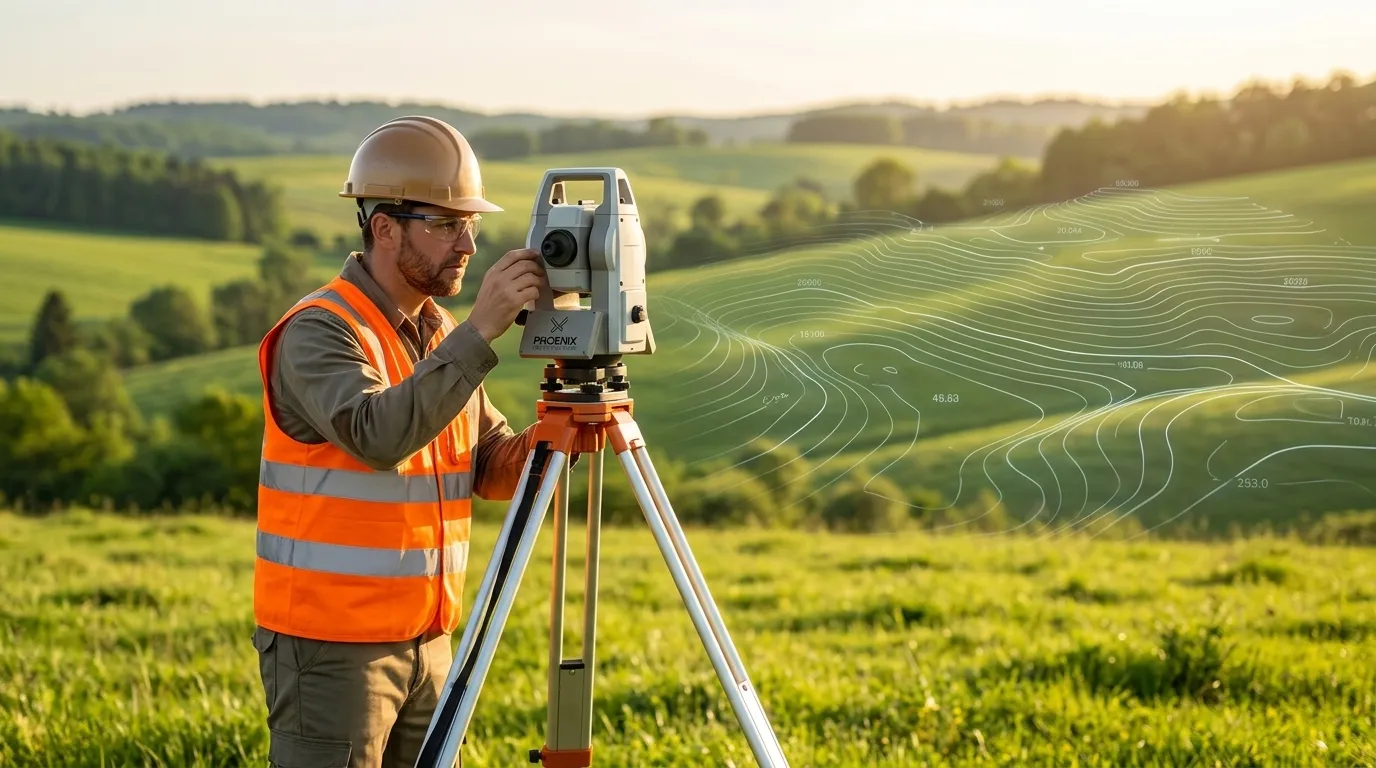

• Estação total: combina teodolito eletrônico e distanciômetro, realizando medições angulares e lineares de altíssima precisão milimétrica. É ideal para áreas urbanas densas, túneis ou locais com visada obstruída.
• Receptores GNSS (RTK/PPK): operam via sinais de satélite para determinar coordenadas geográficas (X, Y, Z) georreferenciadas em tempo real ou pós-processadas, otimizando o tempo em grandes extensões abertas.
• Sensoriamento remoto e drones: aerofotogrametria com veículos aéreos não tripulados e sensores LiDAR, gerando nuvens de pontos densas para a criação da Modelagem Digital de Terreno (MDT), sendo a base essencial para o uso do MDE na gestão urbana e geração ágil de cotas altimétricas.

A integração desses métodos redefine a produtividade em projetos de engenharia e meio ambiente. Enquanto métodos convencionais demandavam dias de medições manuais, a combinação de drones e GNSS permite cobrir centenas de hectares com alto detalhamento altimétrico em prazos reduzidos, facilitando também o parcelamento do solo urbano. A Phoenix Geotecnologia aplica metodologias avançadas de mapeamento e sensoriamento remoto, garantindo que cada projeto disponha da tecnologia mais adequada para viabilizar tomadas de decisão seguras em infraestrutura e gestão territorial.

Aplicações Práticas: Da Modelagem Digital de Terreno aos Projetos de Engenharia

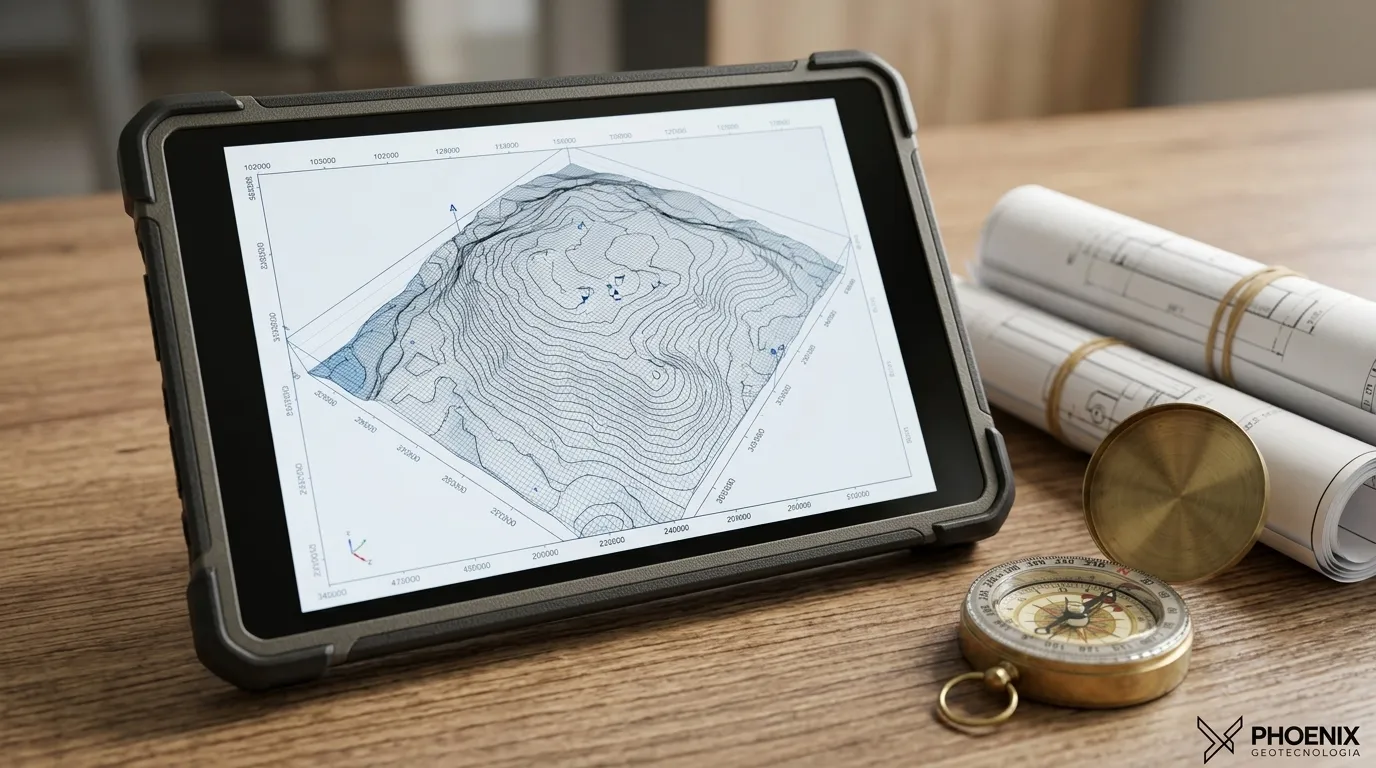

A correta delimitação espacial define a viabilidade técnica e financeira de obras civis, rurais e ambientais. Enquanto o estudo preliminar pode se limitar a descrições perimétricas básicas, os dados tridimensionais integrados geram a base necessária para a Modelagem Digital de Terreno (MDT). Essa modelagem matemática permite simular o comportamento da superfície com máxima fidelidade geométrica.

Na prática, a representação tridimensional estruturada fundamenta diversas disciplinas técnicas essenciais:

• Projetos de infraestrutura e terraplenagem: viabiliza o cálculo exato de corte e aterro, o traçado geométrico de rodovias e a implantação de redes de drenagem pluvial com escoamento gravitacional eficiente.
• Licenciamento e monitoramento ambiental: delimita com exatidão Áreas de Preservação Permanente (APP) em topos de morro e encostas íngremes, além de subsidiar estudos de bacias hidrográficas e contenção de erosões.
• Regularização fundiária e cadastro técnico: assegura a perfeita amarração das divisas perimétricas e dos acidentes geográficos ao Sistema Geodésico Brasileiro, sendo um insumo crítico em processos como a reurb-s na prática e na estruturação de um sistema sig na gestão pública.
• Construção civil e loteamentos: orienta a distribuição de lotes, a contenção de taludes e a compatibilização de projetos estruturais e hidrossanitários.

O rigor métrico estabelecido pelas normas técnicas garante a padronização das medições, evitando retrabalhos custosos e inconsistências espaciais durante a execução da obra. Por conseguinte, a integração de instrumentos de precisão viabiliza uma densidade amostral superior, capturando detalhes morfológicos complexos que passariam despercebidos em medições pontuais simplificadas.

Com ampla experiência no setor, a Phoenix Geotecnologia atua no mapeamento de áreas, geoprocessamento e análise de dados geoespaciais avançados. A consultoria técnica da empresa direciona órgãos públicos e empreendimentos privados na seleção da metodologia adequada para cada desafio de engenharia, transformando informações de campo em decisões estratégicas assertivas.

Conclusão

A precisão cartográfica evita retrabalhos e inseguranças jurídicas. Enquanto estudos bidimensionais atendem a demarcações simples, projetos de terraplenagem, drenagem e infraestrutura demandam representação tridimensional rigorosa.

O cumprimento das normas técnicas com receptores GNSS, estações totais e drones assegura modelos digitais confiáveis. Em última análise, entender a diferença entre levantamento planialtimétrico e topografia define o método ideal para o planejamento territorial e construtivo.

A Phoenix Geotecnologia oferece soluções integradas em mapeamento, geoprocessamento e consultoria técnica. Contate nossos especialistas para implementar medições de alta acurácia em seus projetos.
