Drone na Topografia: Precisão, Custo e Prazo de Entrega

A necessidade de obter dados geoespaciais confiáveis e ágeis impulsionou a adoção do drone topografia em projetos de engenharia, infraestrutura e meio ambiente. Métodos tradicionais de levantamento planialtimétrico demandam longos períodos em campo, elevando custos operacionais e retardando cronogramas executivos.

A união entre plataformas aéreas não tripuladas e a fotogrametria digital resolve esse gargalo ao gerar bases cartográficas completas com resolução centimétrica em prazos reduzidos. Ao longo deste conteúdo, você compreenderá os parâmetros que asseguram acurácia centimétrica, o comparativo de custo-benefício em relação aos métodos clássicos e as principais entregas técnicas viabilizadas pela tecnologia.

Como funciona o uso de drone na topografia e a fotogrametria digital

A integração entre aeronaves remotamente pilotadas e a fotogrametria digital transformou o levantamento de dados geoespaciais em projetos de engenharia e meio ambiente. Esse método consiste na captura sistemática de centenas de fotografias aéreas sobrepostas, convertidas posteriormente em modelos matemáticos tridimensionais de alta fidelidade métrica. O emprego de aerofotogrametria com drones viabiliza uma leitura detalhada da superfície terrestre com agilidade operacional e rigor técnico superior às abordagens tradicionais.

Para assegurar a acurácia geométrica do mapeamento, o processo combina sensores ópticos calibrados a sistemas avançados de posicionamento global. O fluxo de trabalho técnico é estruturado em etapas essenciais:

• Planejamento de voo e definição do GSD (Ground Sample Distance): Determinação da altitude para garantir a resolução espacial em nível centimétrico por pixel.
• Rastreio via GNSS RTK/PPK: Obtenção de coordenadas geográficas de alta precisão diretamente no centro de fase da câmera durante os disparos.
• Pontos de Controle no Solo (GCPs): Implantação e medição de alvos físicos no terreno para calibração, ajustamento em bloco e validação do modelo final.
• Processamento e triangulação aérea: Algoritmos de visão computacional que correlacionam feições homólogas nas imagens sobrepostas.

O resultado do processamento fotogramétrico gera produtos analíticos de alto valor para a tomada de decisão. A partir da densificação de dados, obtém-se a nuvem de pontos 3D, base fundamental para extrair a modelagem digital de terreno — que representa o relevo sem interferências da vegetação ou construções — e para gerar o modelo digital de elevação no planejamento de infraestrutura.

Adicionalmente, o fluxo entrega o ortomosaico georreferenciado, uma imagem contínua e ortorretificada livre de distorções de perspectiva. A Phoenix Geotecnologia realiza o mapeamento de áreas e o sensoriamento remoto aplicando essas metodologias para fornecer bases cartográficas confiáveis, otimizando análises de infraestrutura e gestão territorial.

precisão centimétrica: o papel dos GCPs, GSD e tecnologia GNSS RTK/PPK

A confiabilidade métrica no mapeamento aéreo depende diretamente do controle rigoroso de parâmetros geoespaciais e da integração de tecnologias de posicionamento de alta acurácia. Para transformar imagens aéreas em bases de cartografia digital com validade de engenharia, a aerofotogrametria exige métodos estruturados de amarração espacial e resolução adequada, viabilizando um levantamento planialtimétrico confiável.

A resolução dos levantamentos é quantificada pelo Ground Sample Distance, que define o tamanho real no solo representado por cada pixel da imagem capturada. Quanto menor o valor em centímetros do indicador, maior a nitidez e a densidade de detalhes dos elementos mapeados. Todavia, a alta resolução visual precisa estar associada a um referenciamento geodésico preciso para evitar distorções de escala e altitude.

Para assegurar a exatidão cartográfica dos produtos finais, utilizam-se métodos complementares em campo e no processamento:

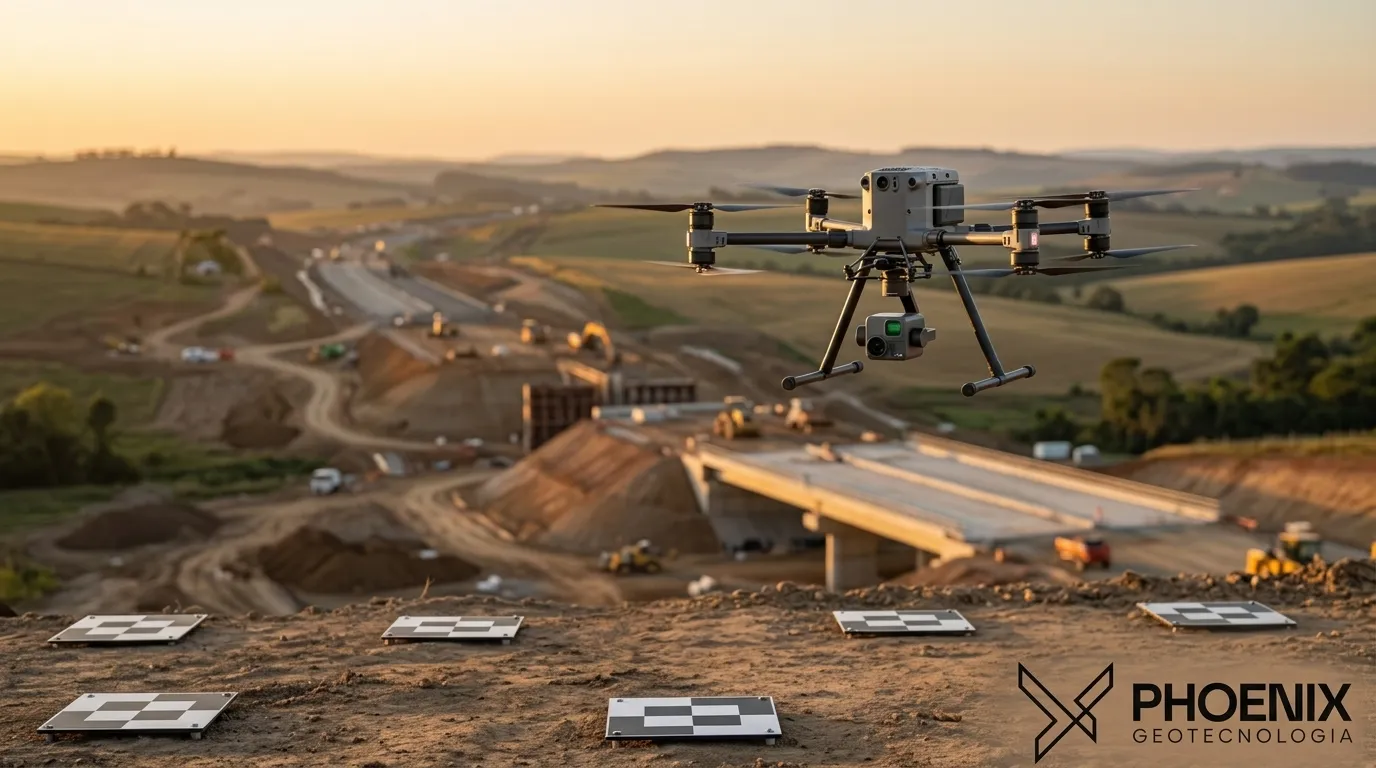

• Pontos de Controle no Solo (GCPs): alvos físicos distribuídos no terreno com coordenadas tridimensionais rastreadas por receptores geodésicos, fundamentais para corrigir deformações geométricas e validar a altimetria.
• Receptores GNSS RTK/PPK: sistemas embarcados que corrigem a trajetória do voo em tempo real ou por pós-processamento, reduzindo a quantidade necessária de alvos terrestres.
• Pontos de Verificação (Check Points): coordenadas coletadas independentemente para auditar a acurácia posicional e garantir a conformidade com as normas cartográficas vigentes.

A combinação equilibrada entre o cálculo correto do parâmetro amostral de solo, a amarração via alvos terrestres e a correção por receptores de alta acurácia elimina distorções no bloco fotogramétrico. Essa infraestrutura metodológica viabiliza a geração de modelos tridimensionais, como o MDE na gestão urbana e infraestrutura, com consistência centimétrica.

Com vasta experiência em sensoriamento remoto e mapeamento aéreo, a Phoenix Geotecnologia aplica metodologias rigorosas de calibração e controle de qualidade para entregar bases de dados geoespaciais com máxima confiabilidade técnica para projetos de engenharia e infraestrutura.

Topografia com drones vs métodos tradicionais: comparativo de custo, prazo e entregas

A evolução dos levantamentos geoespaciais transformou a coleta de dados em campo. O levantamento aerofotogramétrico viabiliza ganhos operacionais expressivos em relação aos métodos convencionais por estação total ou receptores GNSS isolados, principalmente na velocidade de cobertura e no detalhamento volumétrico.

A tabela a seguir apresenta uma análise comparativa direta entre os métodos tradicionais de topografia e as soluções integradas oferecidas por especialistas no setor:

As entregas geradas pela Phoenix Geotecnologia proporcionam uma base técnica muito mais rica para projetos de engenharia e meio ambiente, fundamentais para a análise de parcelamento do solo urbano e para a estruturação de um sistema SIG robusto. Entre os principais produtos digitais obtidos destacam-se:

• Modelagem Digital de Terreno (MDT) e Modelagem Digital de Elevação (MDE) para cálculos precisos de corte e aterro;
• Ortomosaico georreferenciado de altíssima resolução espacial para inspeção visual e planejamento territorial;
• Pontos de Controle no Solo (GCPs) rigorosamente distribuídos para garantir conformidade técnica absoluta.

Principais produtos gerados: do ortomosaico ao MDT e nuvem de pontos 3D

A aplicação de veículos aéreos não tripulados revolucionou o detalhamento geoespacial ao transformar imagens sobrepostas em modelos tridimensionais de altíssima precisão métrica. Por meio de algoritmos avançados de reconstrução visual e do método Structure from Motion, o processamento gera arquivos ricos em informações geométricas indispensáveis para a engenharia e o meio ambiente.

Os principais entregáveis obtidos nesse fluxo técnico incluem:

• Ortomosaico georreferenciado: imagem contínua e ortorretificada, corrigida de distorções de relevo e perspectiva, com escala constante em cada pixel para medições diretas de distâncias e áreas.
• Nuvem de pontos 3D: conjunto massivo composto por milhões de coordenadas tridimensionais com dados de cor, permitindo a reconstrução visual fidedigna de estruturas, taludes, vegetação e benfeitorias.
• Modelagem Digital de Terreno (MDT): representação altimétrica contínua que filtra feições artificiais e vegetação densa, exibindo exclusivamente a superfície do solo para cálculos volumétricos de terraplenagem e geração de curvas de nível.
• Modelagem Digital de Elevação (MDE): representação integral da topografia superficial abrangendo o dossel florestal, edificações e demais elementos verticais presentes na cena levantada.

A Phoenix Geotecnologia realiza o processamento dessas bases com rigor técnico absoluto, integrando o sensoriamento remoto a metodologias de geoprocessamento consolidadas. O suporte de pontos de apoio terrestres e tecnologias de correção em tempo real ou pós-processadas garante dados confiáveis para projetos de infraestrutura, mineração e iniciativas essenciais como a regularização fundiária de interesse específico e urbana em todo o território nacional.

Conclusão

O uso de sensores aéreos, tecnologia de correção geodésica e alvos terrestres garante ortomosaicos, nuvens de pontos tridimensionais e modelos digitais com alta precisão e agilidade. Esse método reduz custos, preserva equipes e acelera projetos de engenharia.

A Phoenix Geotecnologia oferece soluções completas em mapeamento aéreo e sensoriamento remoto. Entre em contato com a Phoenix Geotecnologia e aplique a drone topografia com excelência e segurança em seus projetos.

Perguntas Frequentes

Qual é a precisão métrica obtida em levantamentos aerofotogramétricos?

Com a correta distribuição de Pontos de Controle no Solo (GCPs) e o uso de sistemas GNSS RTK/PPK, o levantamento atinge acurácia posicional centimétrica (entre 1 e 5 cm). Esses parâmetros atendem integralmente aos padrões exigidos pelas normas técnicas cartográficas brasileiras para projetos de engenharia, mineração e infraestrutura.

Qual a diferença técnica entre o MDT e o MDE?

A Modelagem Digital de Terreno (MDT) representa exclusivamente a superfície do solo desprovida de vegetação e estruturas construídas, sendo indicada para terraplenagem e cálculo volumétrico. Já a Modelagem Digital de Elevação (MDE) engloba todos os elementos superficiais, como edificações e copas de árvores, fornecendo a cota real do topo.

Por que a utilização de GCPs é necessária mesmo em aeronaves com RTK?

Embora os sistemas RTK/PPK determinem a posição da câmera com precisão centimétrica durante o disparo, os Pontos de Controle no Solo (GCPs) eliminam distorções de escala óptica e servem como pontos de verificação independentes (Check Points), assegurando a validação estatística e a confiabilidade geométrica do ortomosaico georreferenciado.

Como a nuvem de pontos 3D auxilia no planejamento de obras?

A nuvem de pontos 3D reúne milhões de coordenadas espaciais densificadas que reconstroem com fidelidade centimétrica o terreno, taludes e benfeitorias. Esses dados alimentam softwares de CAD e SIG, permitindo a extração de perfis topográficos, geração automatizada de curvas de nível e simulações complexas de corte e aterro com agilidade.
